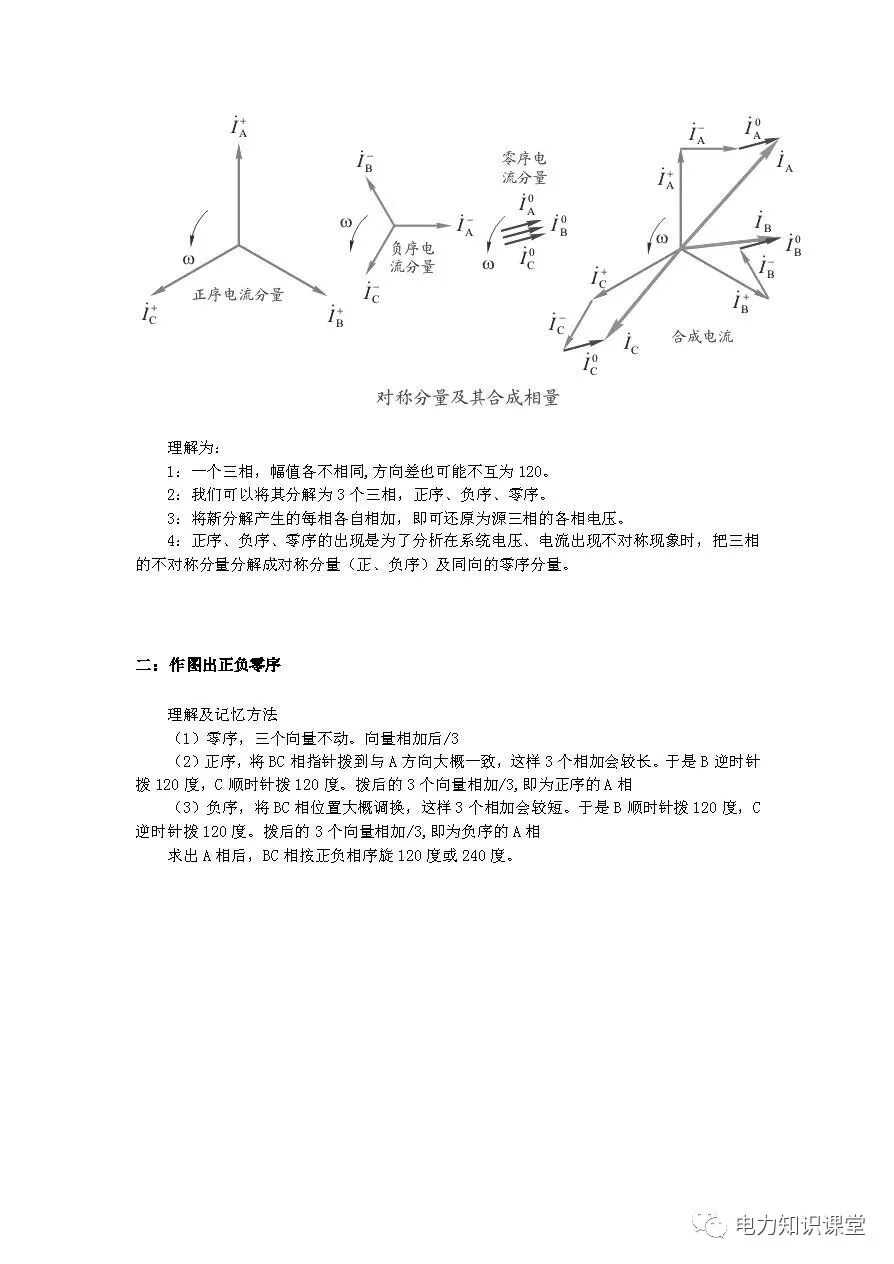

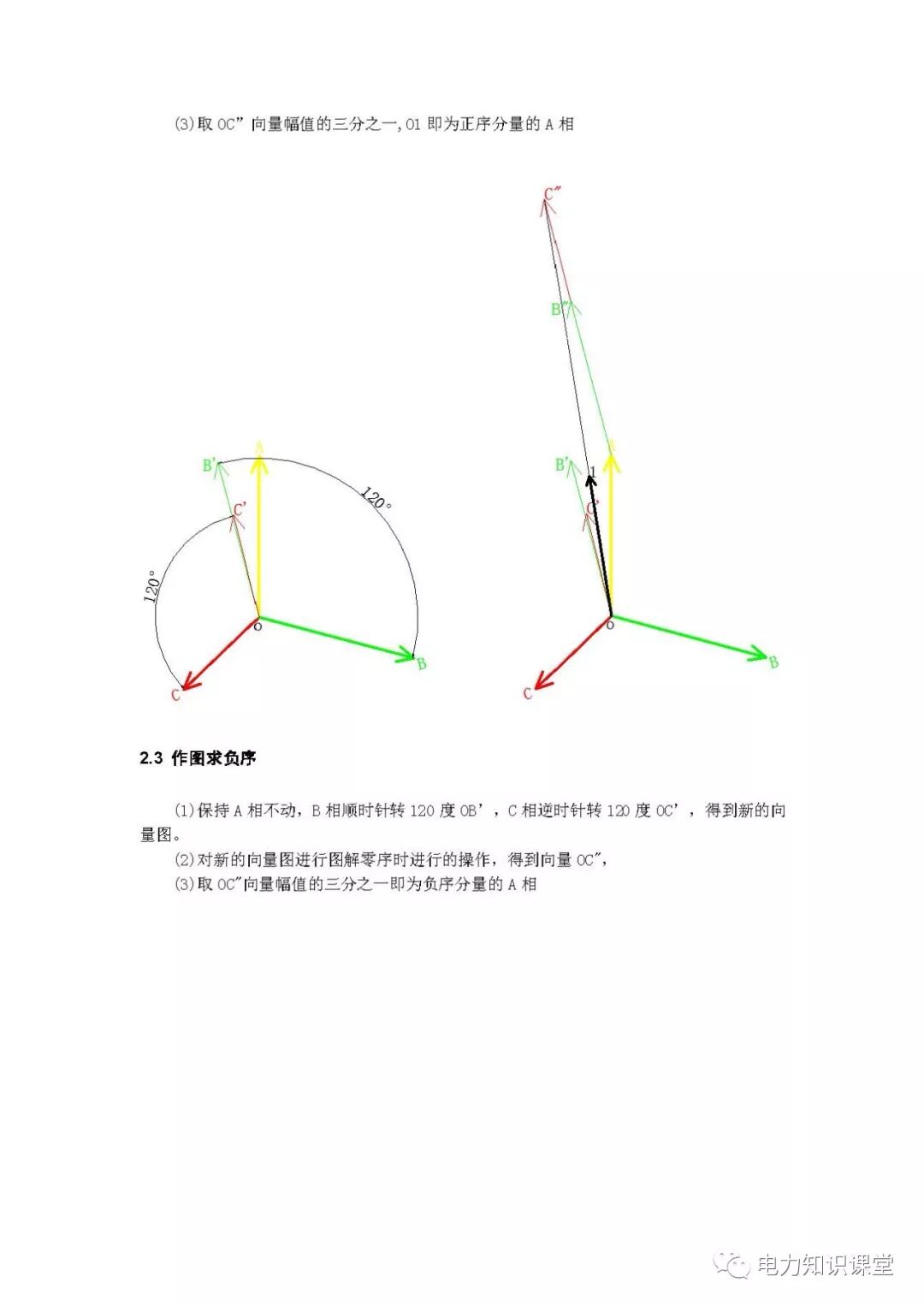

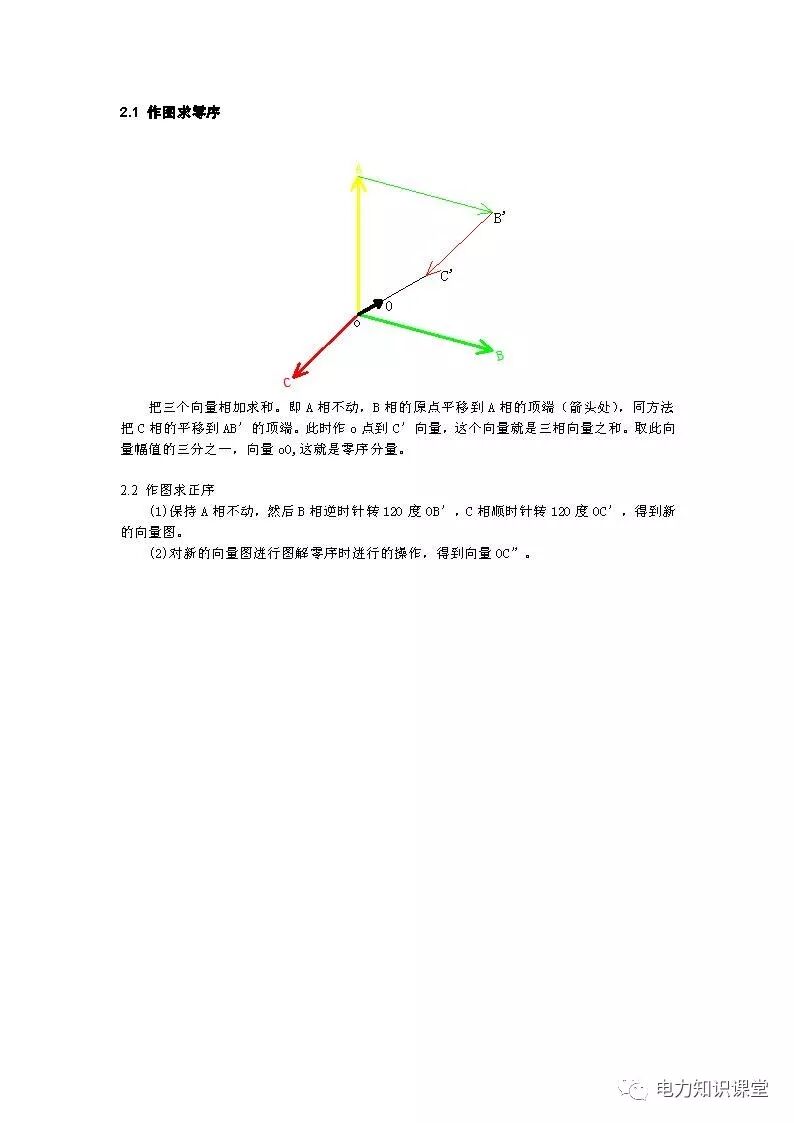

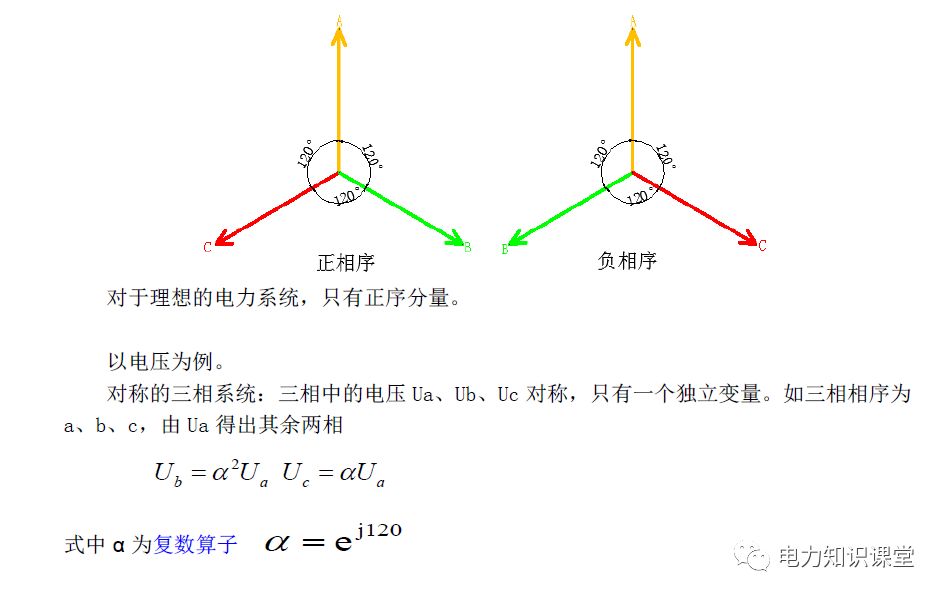

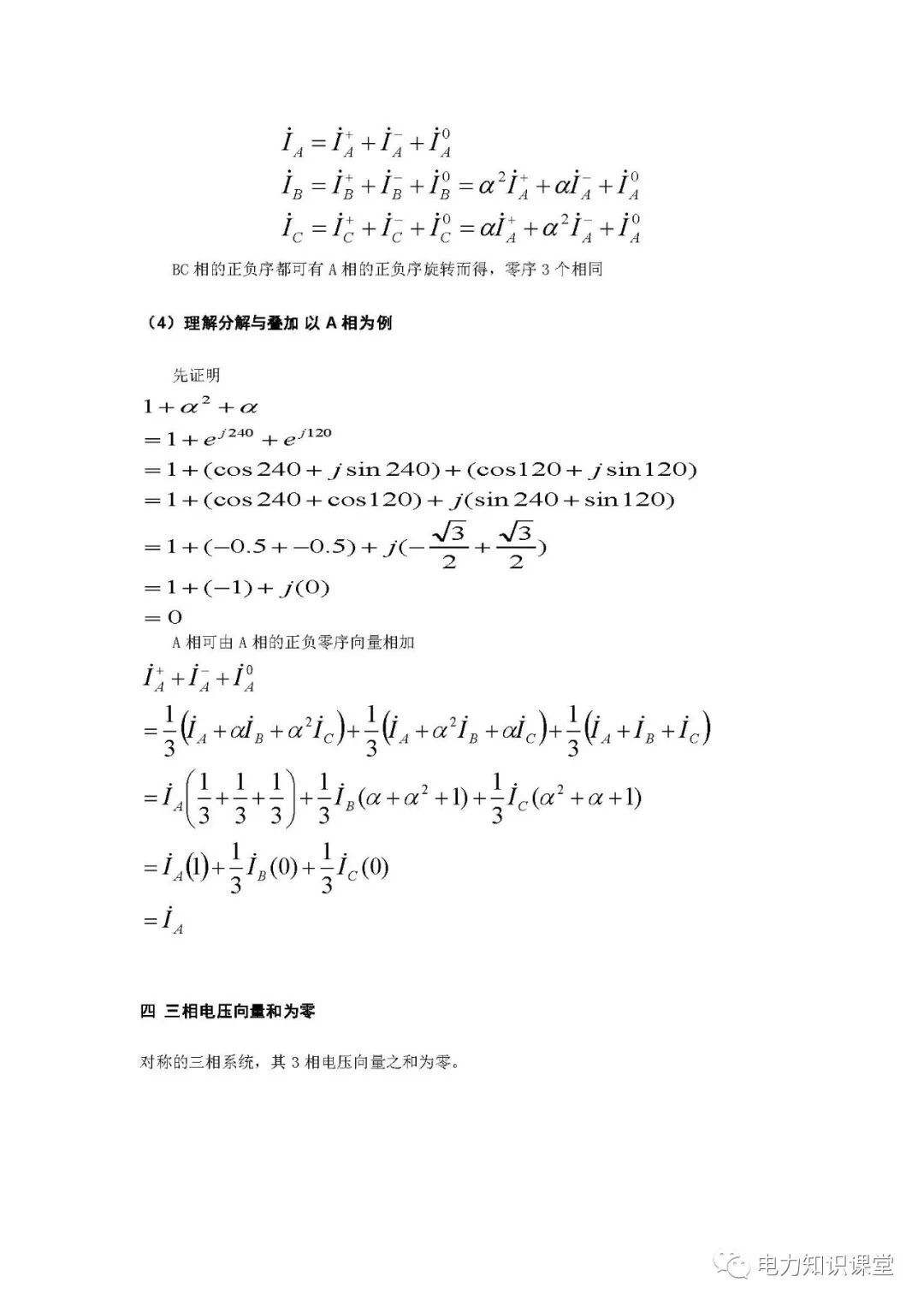

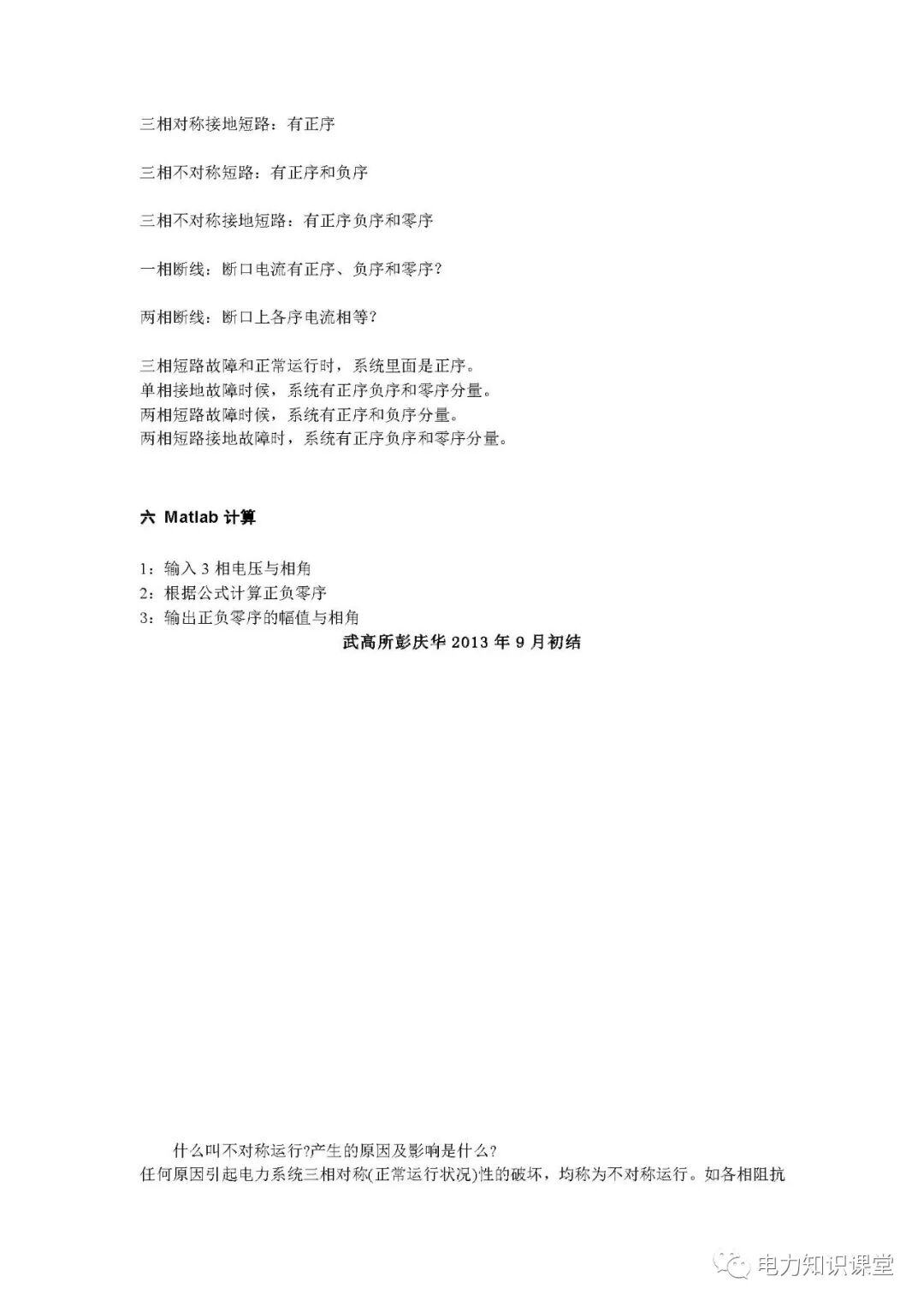

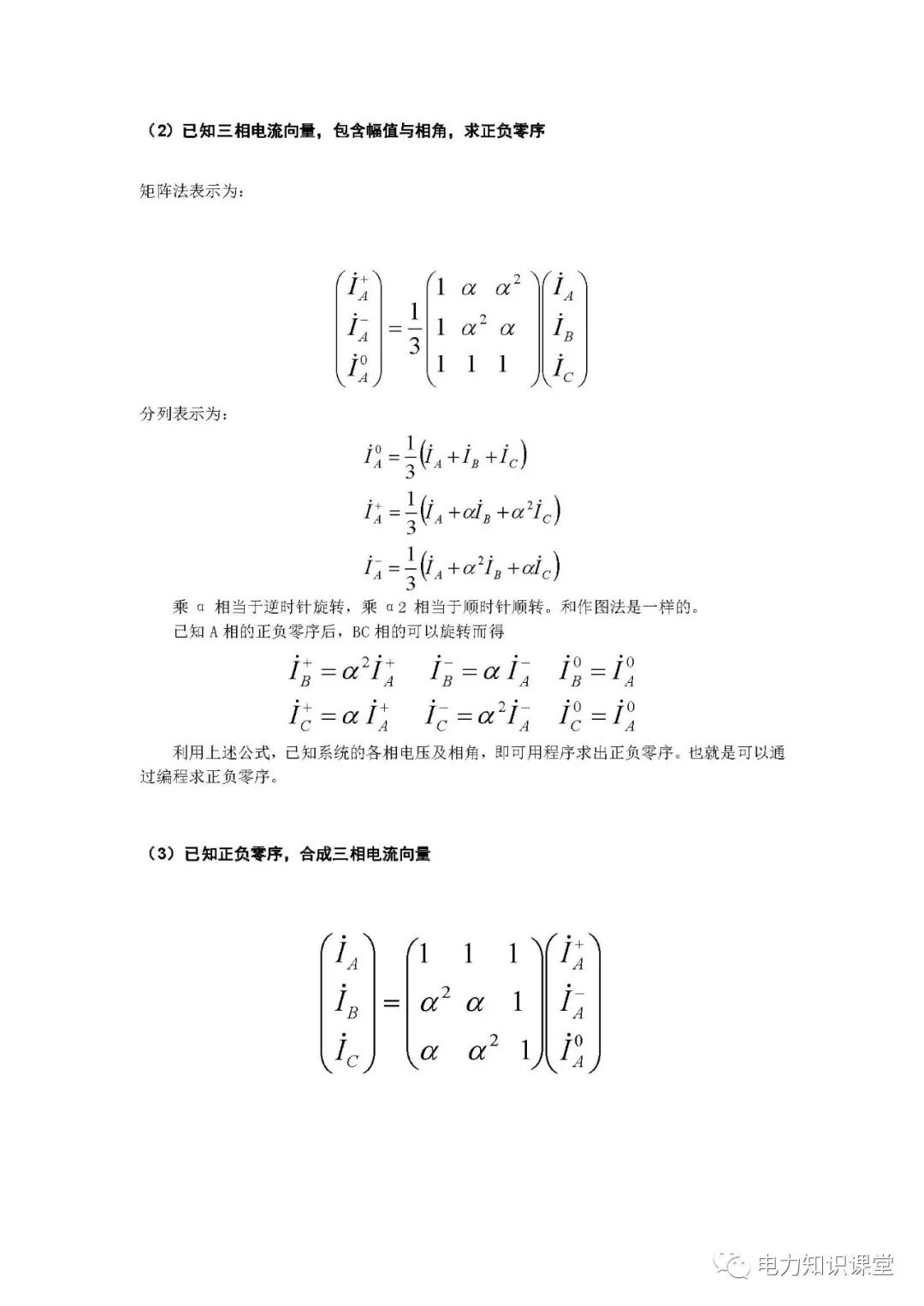

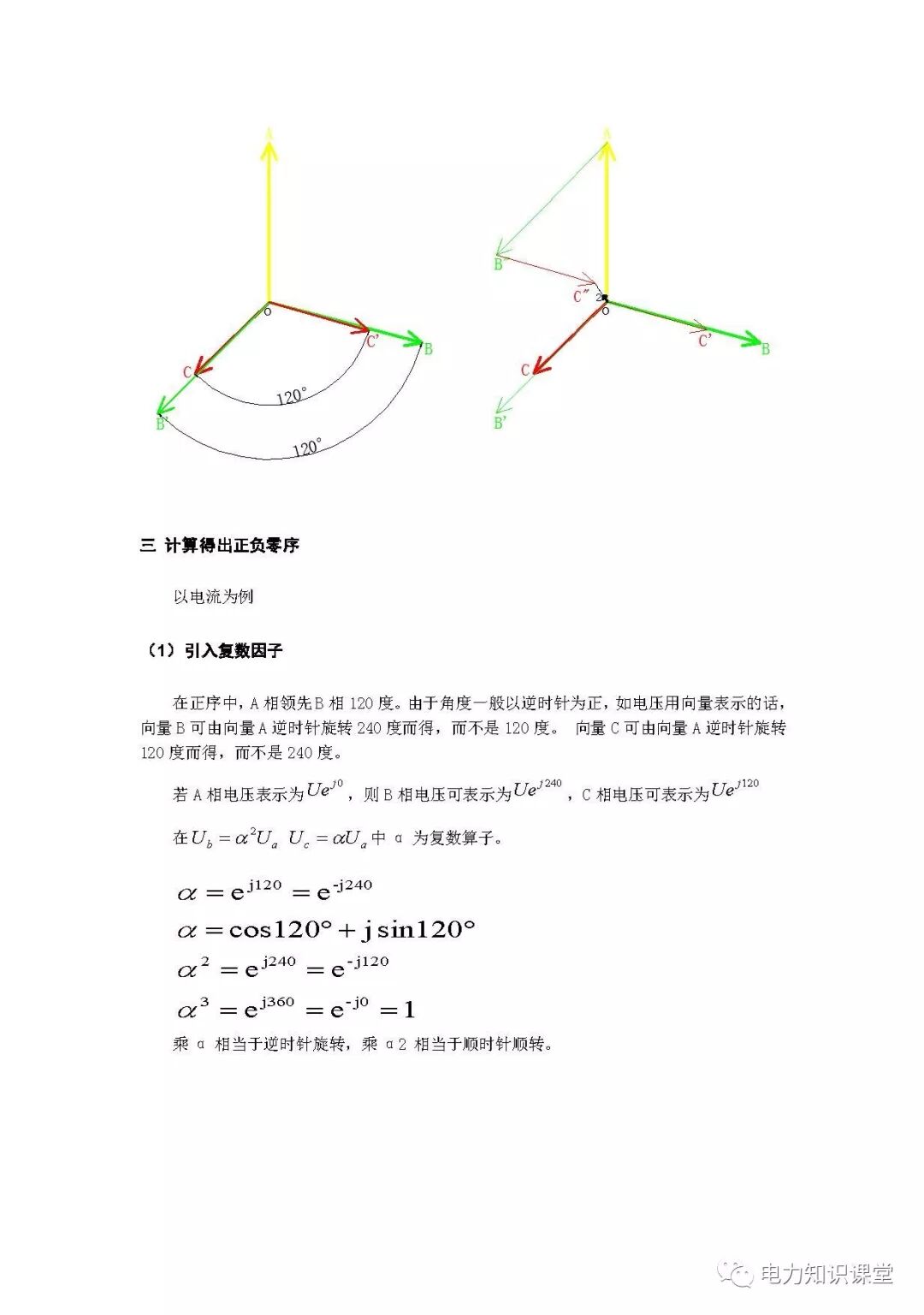

jnh官网电气培训课之正序负序零序的理解1:三相不平衡的的电压(或电流),可以分解为平衡的正序、负序和零序 2:零序为3相电压向量相加,除以3 3:正序将BC相旋转120度到A相位置,这样3个向量相加会较长,3个向量相加,除以3 4:负序将BC相旋转120度到A相相反位置,这样3个向量相加会较短,3个向量相加,除以3 个人为理解三相不平衡做的总结。总没有理解三相不平衡,因为我没有上过电力系统的课程,实际上课本上有,所以百度上很少。有很多东西,网上没有的原因是因为实际很简单,专家们都不好意思写。 对称分量法参考借用了东南大学电器工程学院的PPT的图片。作图法用CAD的平移很方便,求3分点位置还网上查了下。 1:不过我仍没有了解三相不平衡的各种保护方法。零序保护倒是理解,用开口三角即可。负序保护难道采样后用算,那一个周波都过了,保护时间是否足够。 2:similink是否可以仿真故障并做相序分析 3:可以方便的实现matlab编程,将不平衡的三相精确地分解为正序、负序与零序(曾经有简单估算方法)。计算程序需要输入每相的幅值与相角。 不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗?这个问题肯定很简单,但我没查到文章介绍实现方法。 4:暂态过程的不平衡一致吗 5:希望理解或仿真电力系统故障导致的不平衡,并以此判定系统故障,本次仍没能实现,希望下次再突击阅读理解。 一:理解1 相序 在三相电力系统中,各相电压或电流依其先后顺序分别达到最大值(以正半波幅值为准)的次序,称为相序。 正相序:分别达到最大值的次序为A、B、C; 负相序:分别达到最大值的次序为A、C、B。 2不对称运行状态的主要原因 (1)外施电压不对称,三相电流也不对称。 (2)各相负载阻抗不对称。当初级外施电压对称,三相电流不对称。不对称的三相电流流经变压器,导致各相阻抗压降不相等,从而次级电压也不对称。 (3)外施电压和负载阻抗均不对称。 3对称分量法 对称分量法是分析三相不对称运行的基本方法。任意一组三相不对称的物理量(电压、电流等)均可分解成三组同频率的对称的物理量。 以电流为例,说明如下: 本文来自:『 网络 』版权归原作者所有,如有侵权请联系jnh官网删除。
