那jnh官网按照惯例，讲点什么之前先提一提基尔霍夫。

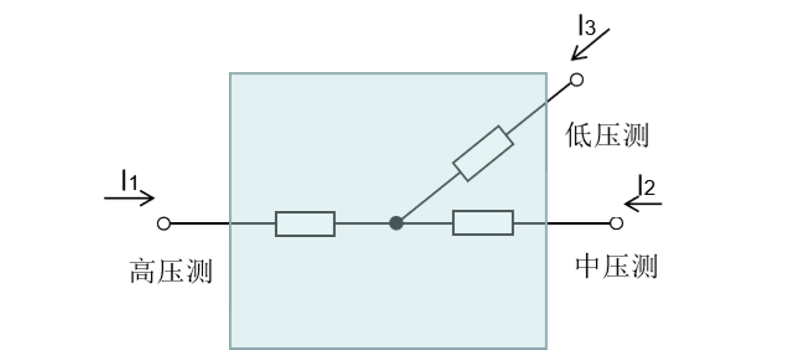

如果jnh官网把归算后的变压器看做是一个闭合面：

只要I1、I2和I3的矢量和为零就可以证明变压器内部没有其他的电流支路。

假若I1、I2和I3的矢量和不但不为零还超过一定限度，

则证明变压器内部有其他的电流支路，

也就是出故障了，

这个时候就需要跳闸了，

这是变压器差动保护的基本原理。

下面小二从以下三个方面进行介绍

1.变压器差动保护比率制动曲线

2.保护装置对三侧电流的处理方式

3.比率制动实例

1.变压器差动保护比率制动曲线。

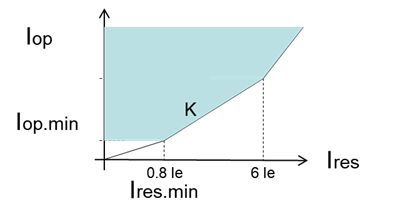

    国产微机型变压器差动保护常采用具有两段折线形的动作特性曲线，如图1所示：

图1

        、和分别为变压器的高中低三侧灵敏度系数。

横轴为制动电流，纵轴为差动电流。曲线上方阴影部分为动作区域。当电流点位于曲线上时，保护装置介于动作与不动作之间。当点位于曲线上方时，保护装置动作。

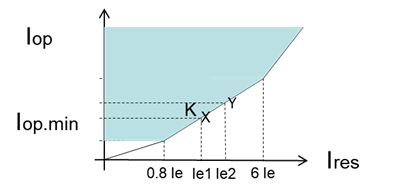

保护装置试验时，需选择不同的Ie1和Ie2逐步增加差动电流直到跳闸来校验第二段曲线的斜率K。如图2所示。

图2

2.保护装置对三侧电流的处理方式

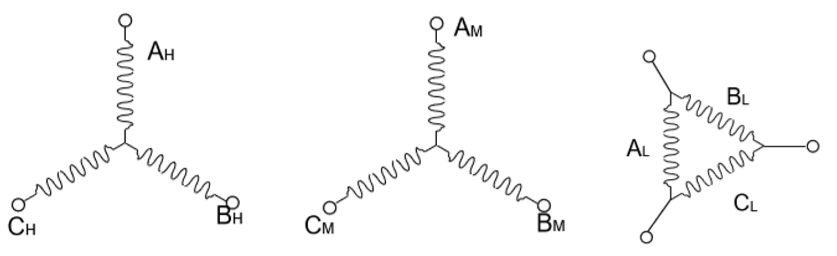

变压器通常采用YNyn0d11接线。变压器高中低三侧绕组如下图所示：

变压器十一点接线时，保护装置收到的高压侧和中压侧的电流相位是同向的，低压侧的电流相位要超前高压侧中压侧三十度。

        如果大家的向量几何还算过关的话，就会发现：

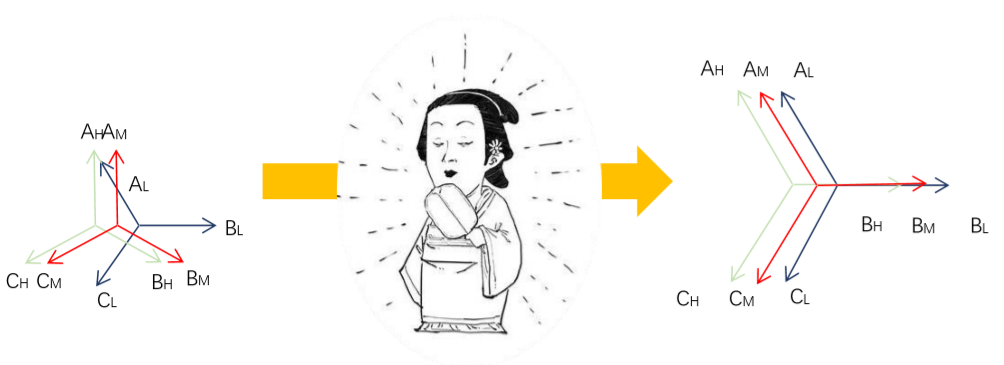

变压器三侧CT取到的电流中，低压侧电流会超前另外两侧电流三十度，同时低压侧电流幅值上变为原本的根号三倍。

也就是说，

无论jnh官网怎么通IAH、IAM、IAL,除非三个向量都为零，不然肯定不平衡。

,除非三个向量都为零，不然肯定不平衡。

        不同的保护装置厂家对此有不同的对策，许继家的变压器保护装置会在装置内将高压侧的电流做如下处理：

         中压侧电流做如下处理：

        低压侧电流不做处理：

        既然大家的方向都一样了，接下来就可以计算差流了。装置内部的差动电流计算公式为：

  任何一项的差流超过比率制动曲线时，都会引起开关跳闸。

  单相差动保护比率制动试验之前，需要先明确一个问题。保护装置是通过向量之间相减来改变向量的方向和调整大小的。

  变压器正常运行时，不会有什么问题。

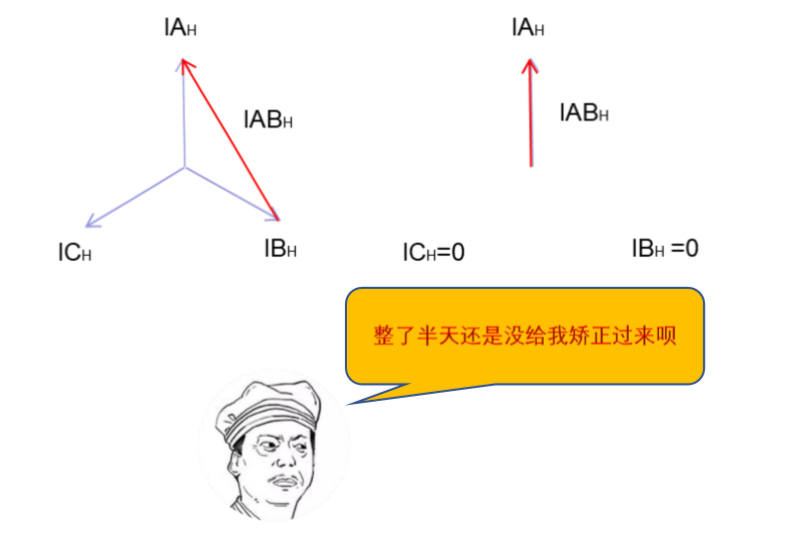

  但是当jnh官网进行单相比率制动保护试验时，会出现一个小问题。如下图所示：

差动保护比率制动试验时，需要将高压侧和中压侧的电流提升至原本的根号三倍，以A相高压侧为例：

保护装置高压侧A相绕通入根号三倍的额定电流，BC两相不通电流。中压侧不通电流。低压侧AC两相通入低压侧额定电流,则保护装置内程序计算到的高压侧电流为：

        低压侧电流有：

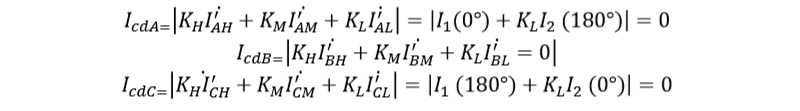

        则此时ABC三相差流分别为：

        此时三项差流为零，调整高压侧A相电流或者低压侧A相电流，直到保护装置动作，记录此时的制动电流与差动电流为X点。更换制动电流大小后继续再次调整高压侧A相电流与低压侧A相电流使保护装置动作，记录此时制动电流与差动电流为Y点。利用两点式方程可以校核变压器差动保护比率制动曲线斜率。

3.比率制动实例

  实训室有一台保护装置，相关参数如下：

       三侧CT变比：

三侧额定电压：

       计算高中低三侧一次、二次额定电流：

        进行A相的差动比率制动试验，要在高压侧A相、低压侧A相通流，同时在低压侧C相进行补偿。高压侧中压侧通流时，按照电流的根号三倍通流。

选择一倍的额定电流，由公式（1） （2）（3）可得高压侧A相通流：1.312A*sqrt（3）=2.272A （ 0°   ）

低压侧A相通流：3.3A    （180°）

低压侧C相通流：3.3A    （0°）

        通入后电流平衡，逐步降低低压侧A相电流直到差动保护动作，记录差动电流得到X点。选择二倍的额定电流，由公式（1） （2） （3）可得高压侧A相通流：4.5444A （0°），低压侧A相通流：6.6A（180°），低压侧C相通流：6.6 A（0°）

通入后电流平衡，逐步降低低压侧A相电流直到差动保护动作，记录差动电流得到Y点。则制动曲线斜率：

A相差动比率试验完成，可依次校验B相和C相。
