变压器分接开关特性试验解析
三、试验目的
四、试验设备
八、试验步骤

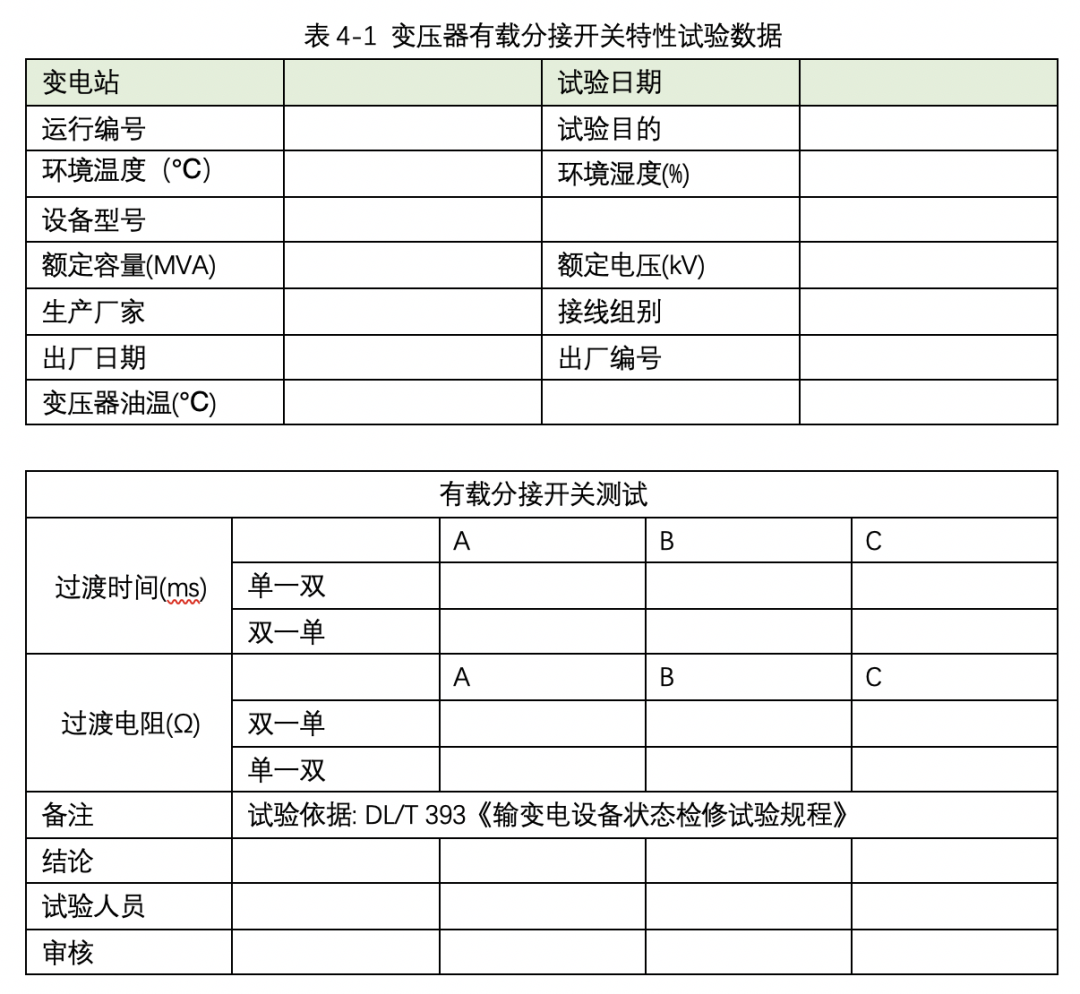

1. 感应电压的影响。运行中的变电站由于母线及其他设备带电,如果不将变压器高压侧引线解开,它会使测量的过渡电阻波形失真,影响测量结果。 2. 静电及残余电荷的影响。 (1)因为绝缘油在变压器内部流动,会在绕组上产生静电感应,使测量的过渡波形失真,影响测量结果,所以在往变压器注油的过程中,不宜进行过渡时间、过渡波形的测量。 (2)变压器在停电后或其他试验结束后,在绕组中会有电荷存在,无论怎样放电,其电荷都不能完全放干净,而此时测量过渡波形,受剩余电荷的影响,就会使测量的过渡波形失真,影响测量结果。因此,变压器非测量侧应短路接地,且接地良好。 (3)触头表面油膜及杂质对接触电阻的影响。因为未经使用的变压器分接开关的触头表面有一层油膜,或者变压器长期处于某挡位下运行,其触头表面有一层油膜及杂质,所以变压器在运行时由于电压、电流的作用会被击穿。因此在测量前,应将变压器分接开关进行切换,不低于一个循环,以保证每对触头的接触电阻不小于500psQ2 且在变压器直流电阻测量中,不发生单数挡位侧或双数挡位侧直流电阻增大的情况。 (4)过渡电阻测量应包含整个回路,这样可以检查电阻与连线及触头之间有无螺栓松动、脱落等现象。 (5)在测量有载分接开关动作顺序时,必须将电动机构的控制电源退出。在记录圈数时不考虑电动机“空转”的圈数。 十、试验结果分析及试验报告编写
