一、 二次回路的重要性

一次设备：

是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路，称之为一次接线或主接线。

二次设备：

是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号装置、安全自动装置等。这些设备，通常由电流互感器和电压互感器的二次绕组出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。

二次回路：

一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。按交、直流来分，又可分为交流电压和电流回路以及直流逻辑回路。

重要性：

l一次设备是重要的，

l二次设备也是重要的。

l两者构成一个整体，只有二者都处在良好的状态，才能保证电力生产的安全，尤其是在大型的、现代化的电网中，二次设备的重要性更显突出。

所以，从事二次回路施工的工作人员，都必须熟悉二次回路的原理，充分理解设计图纸的意图，正确方法读懂二次回路图，认真检查二次设备的质量、有效施工确保二次回路的正确。

二、符号说明

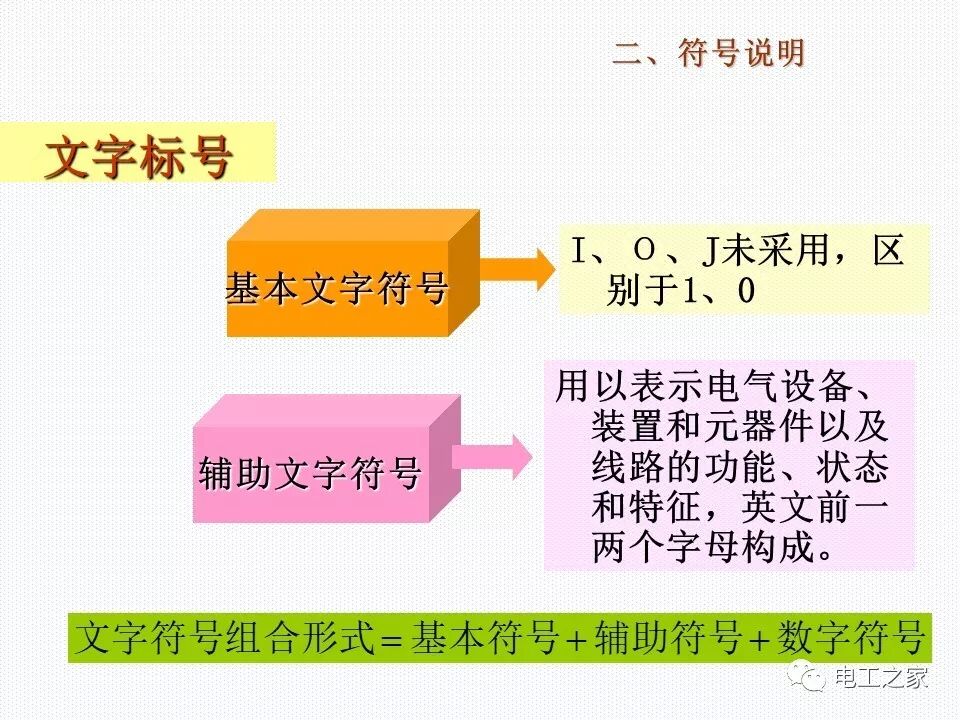

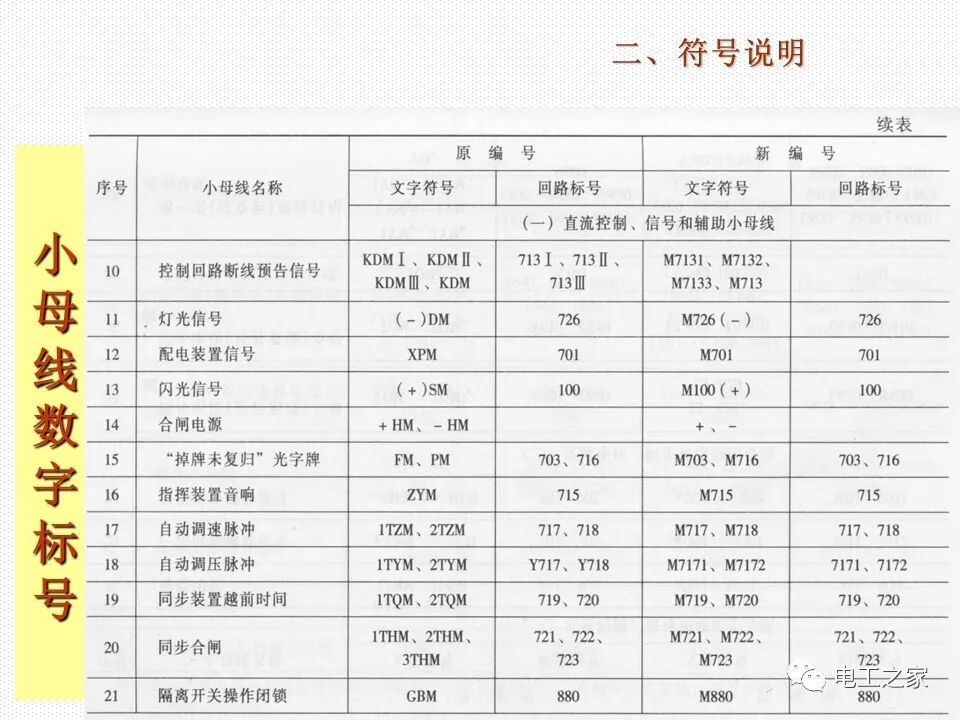

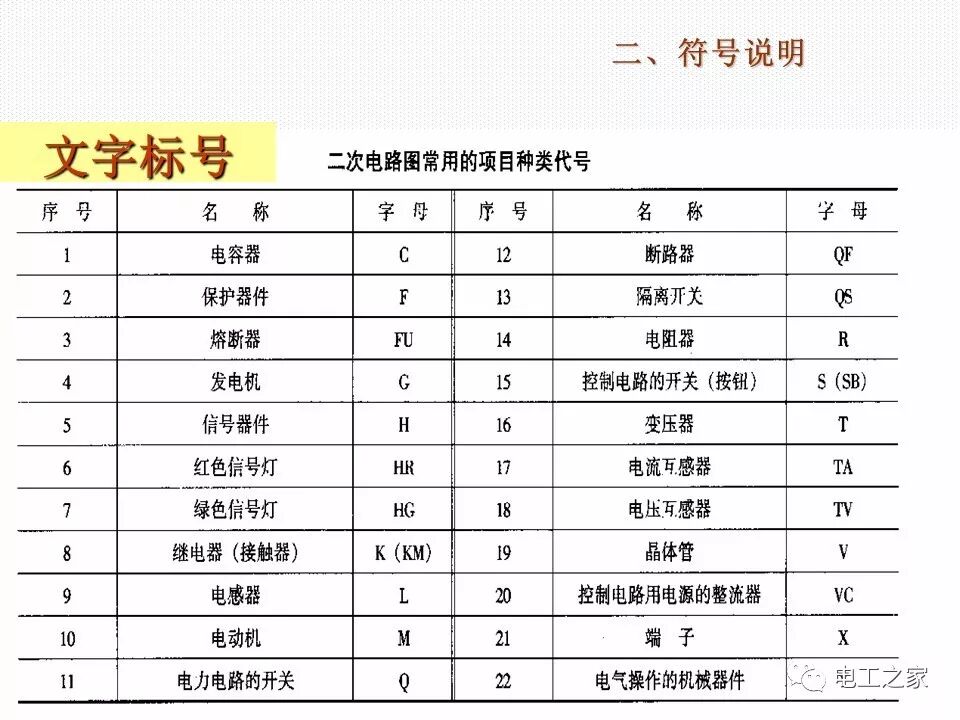

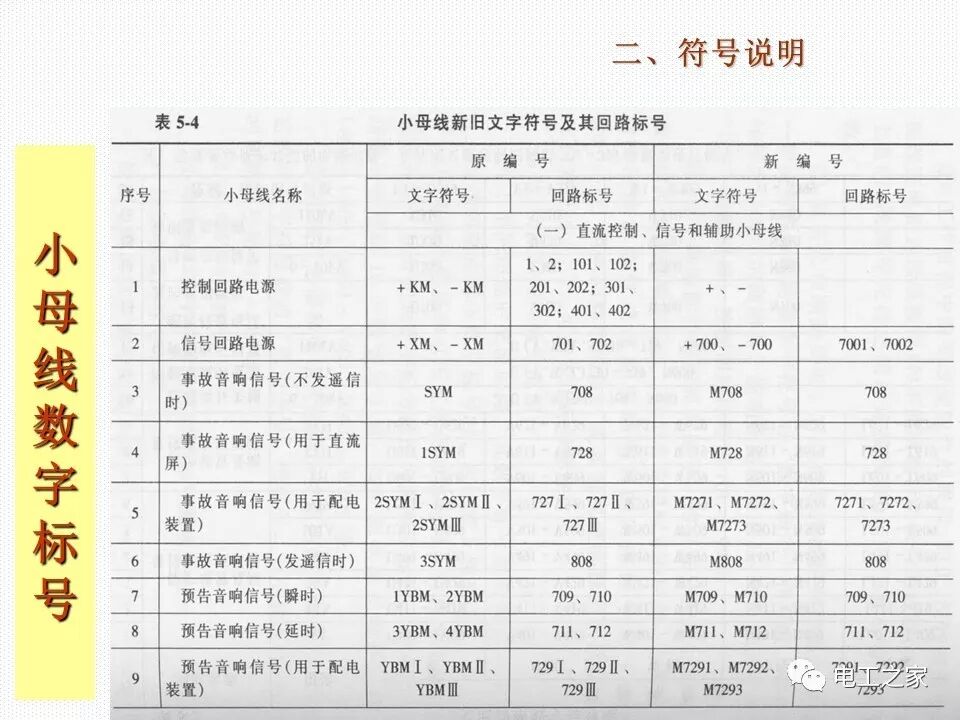

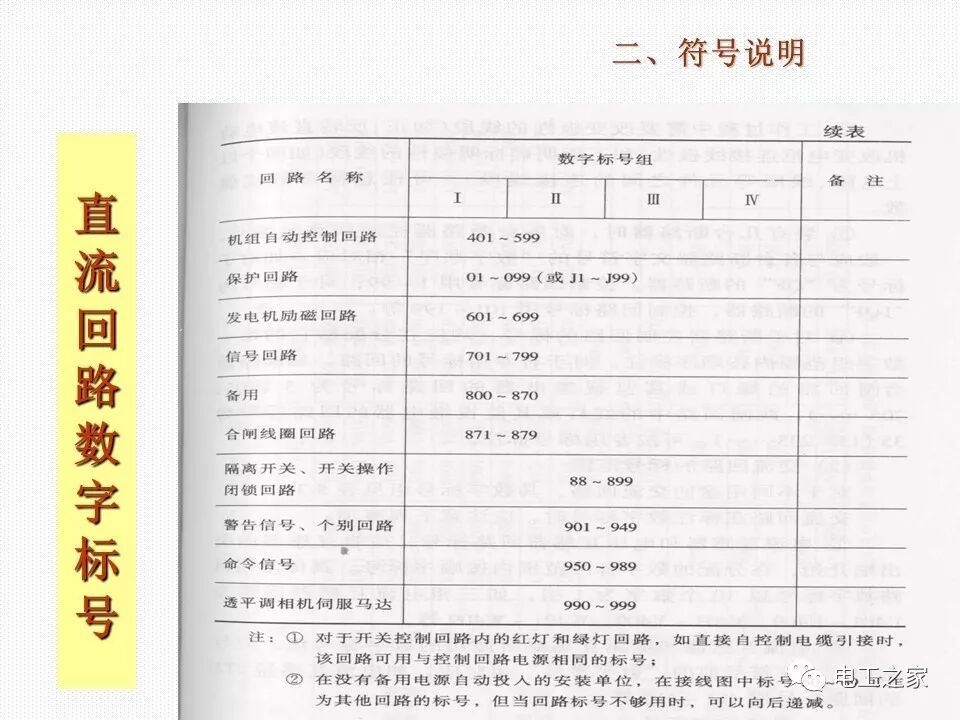

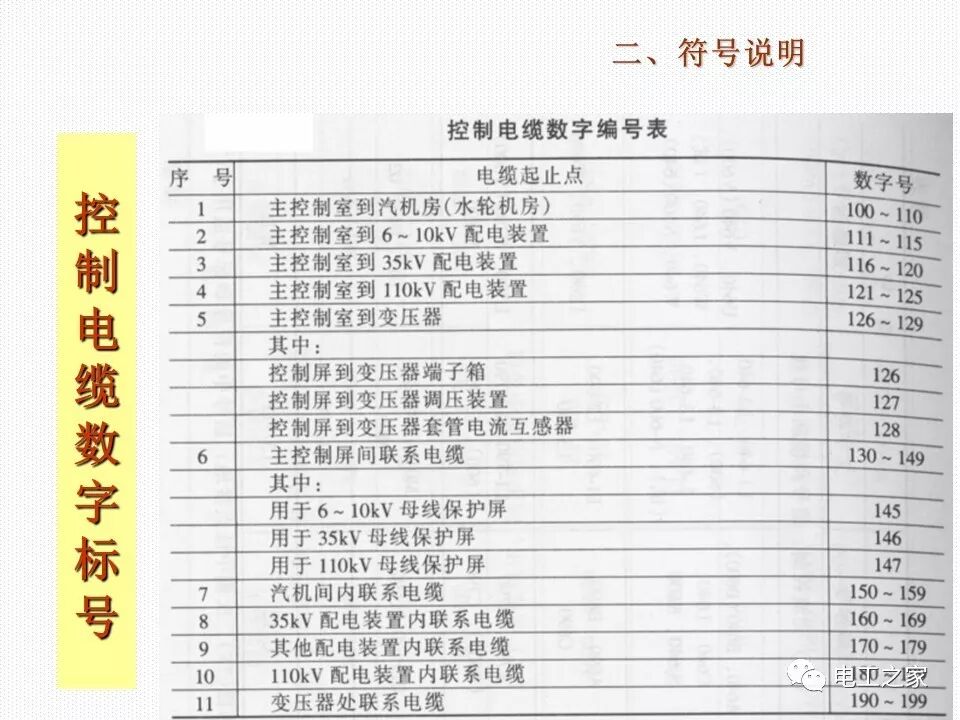

u二次回路图中的图形符号、文字标号和回路标号都有国家的统一规定。u其图形符号和文字标号用以表示和区别二次回路图中的电气设备；

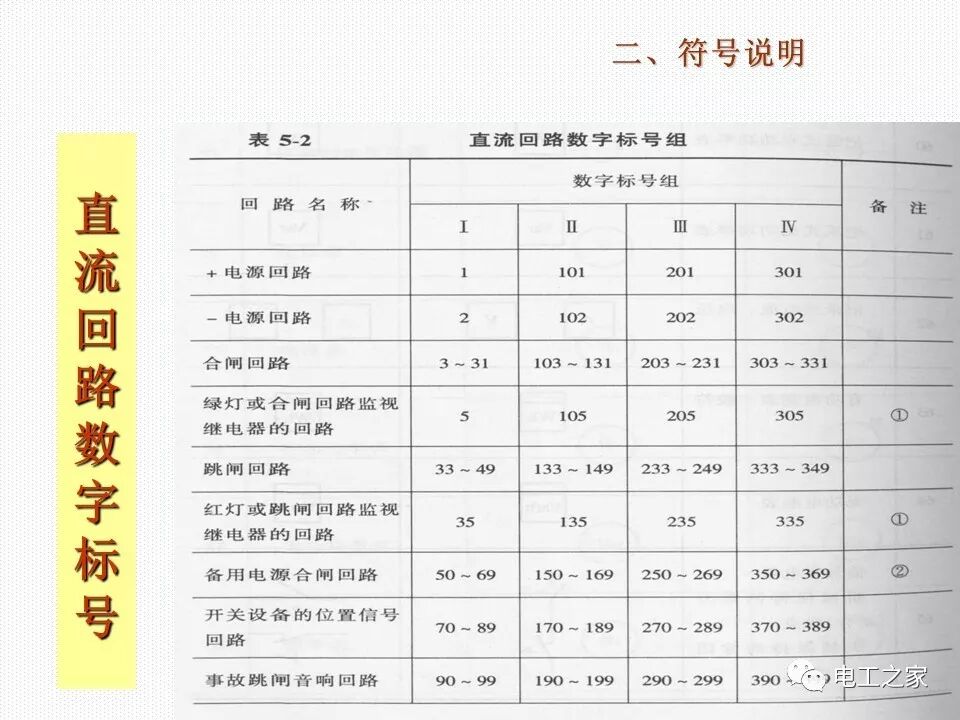

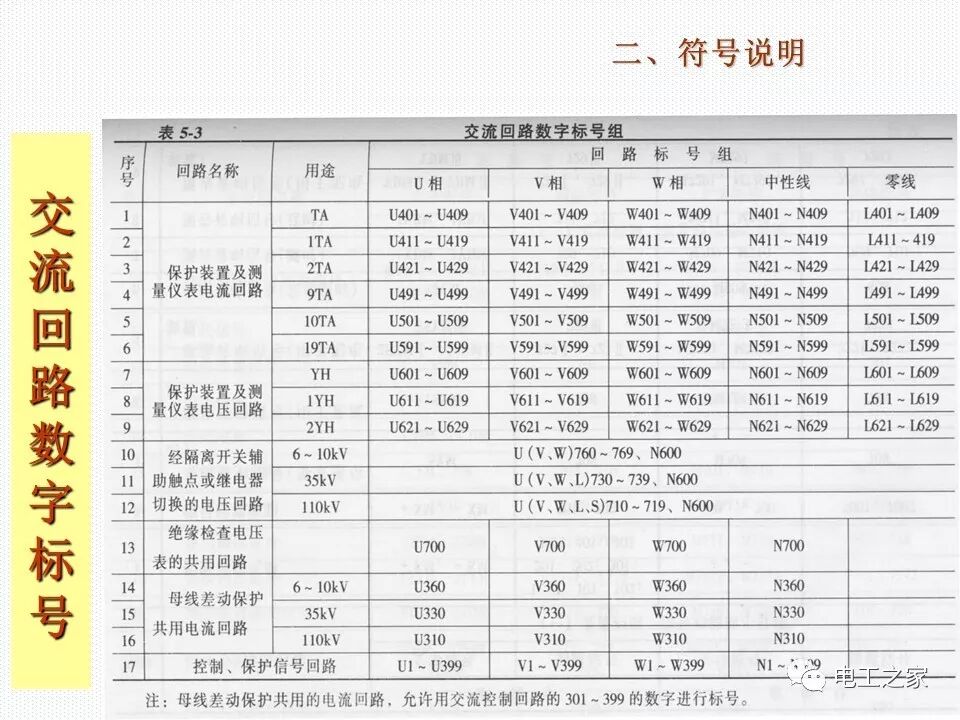

u其回路标号用以区别电气设备间相互连接的各种回路。

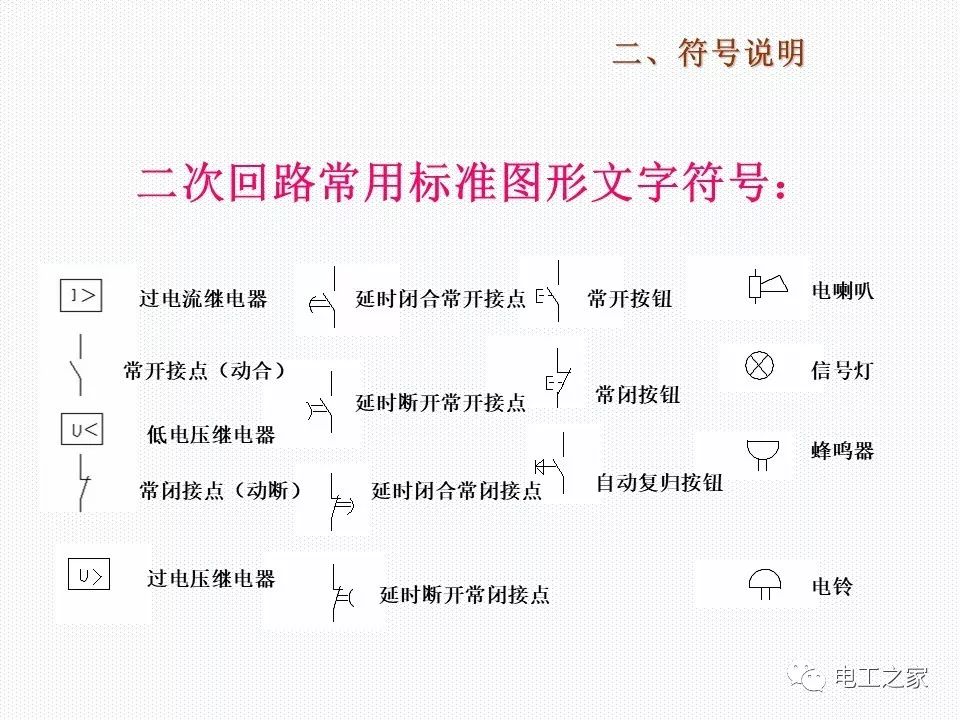

图形符号

u在二次回路图中，所有断路器和继电器的触点，都按照它们在正常状态时的位置来表示。所谓正常位置是指断路器和继电器的线圈未通电无电压、无外力时，它们的触点（对断路器系指其辅助触点）所处的状态。如：继电器常开触点（动合触点）。

图线的布置：

横平竖直       尽可能减少交叉和弯折

三、看二次回路图的基本方法

看图的要领 ：

Ø“先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。”

ØØ“先上后下，先左后右，屏外设备一个也不漏。”

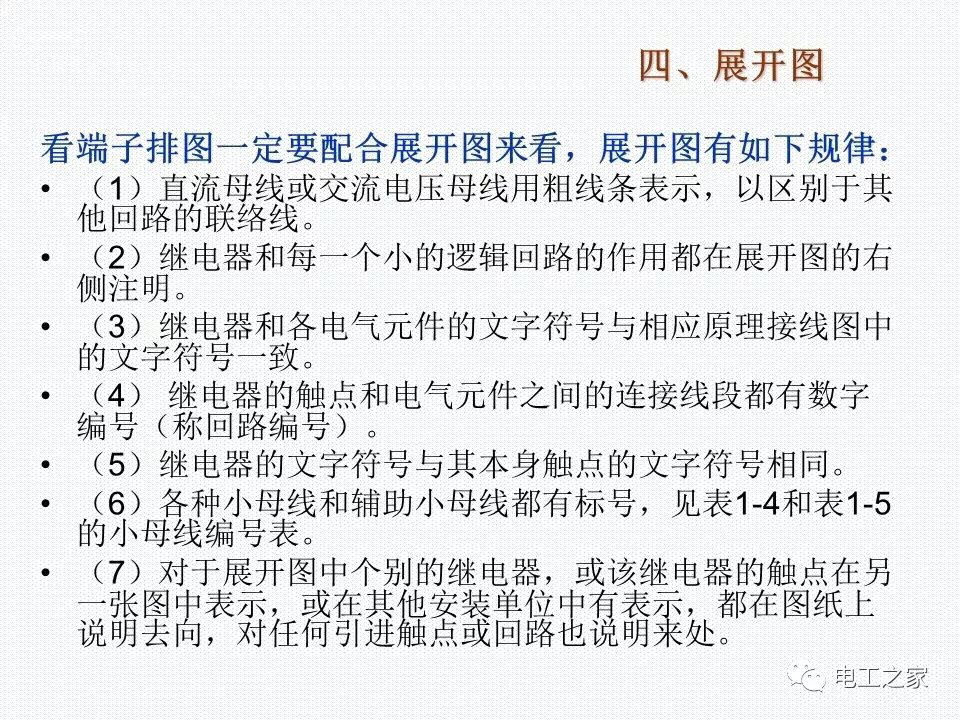

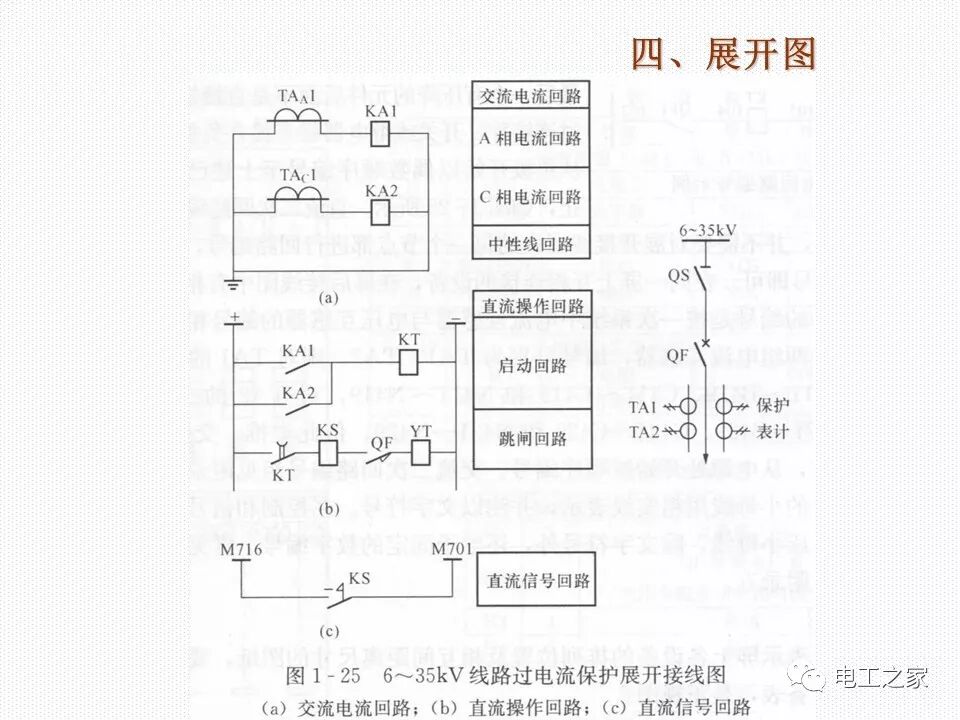

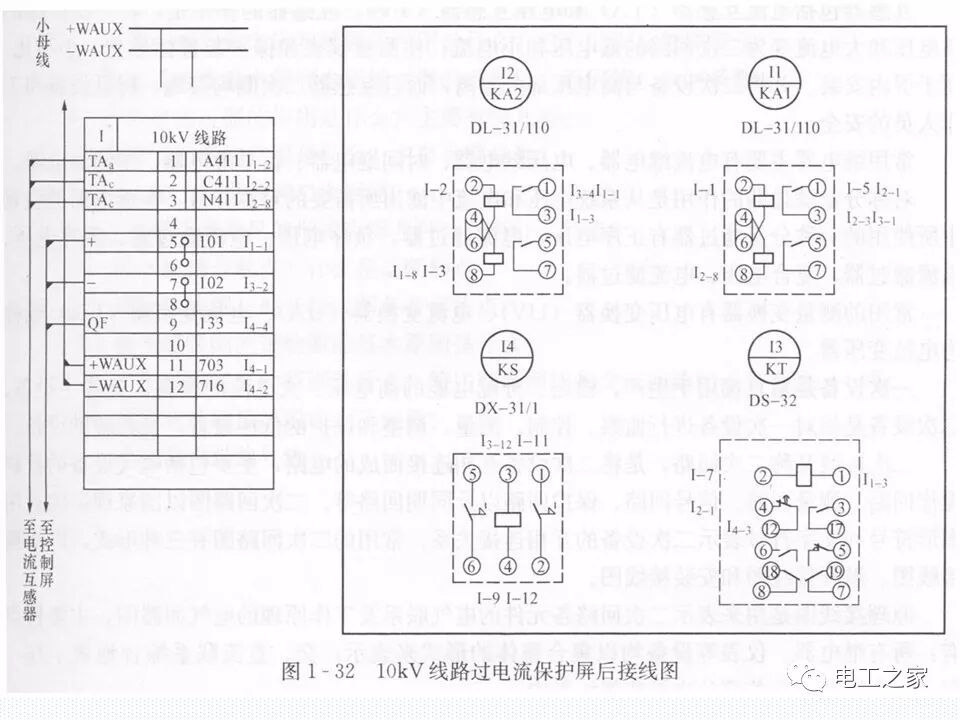

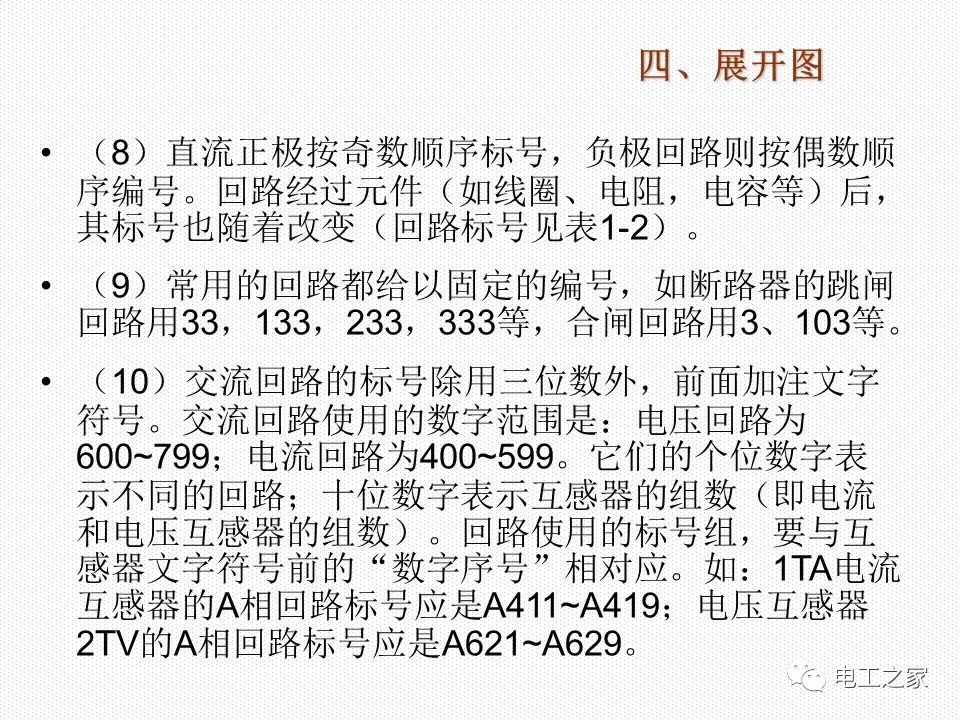

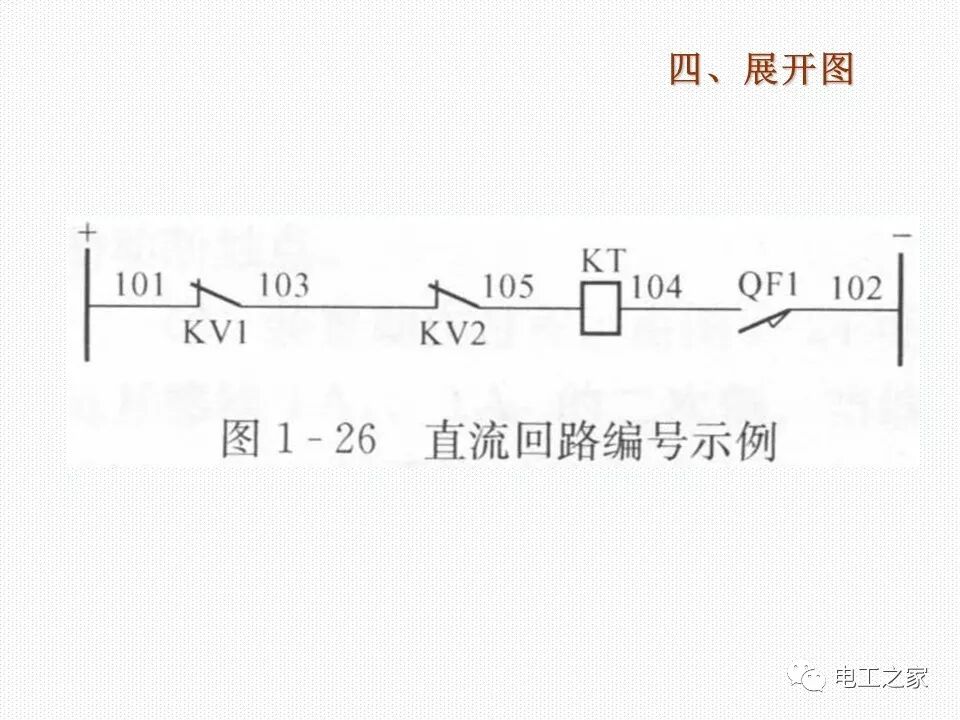

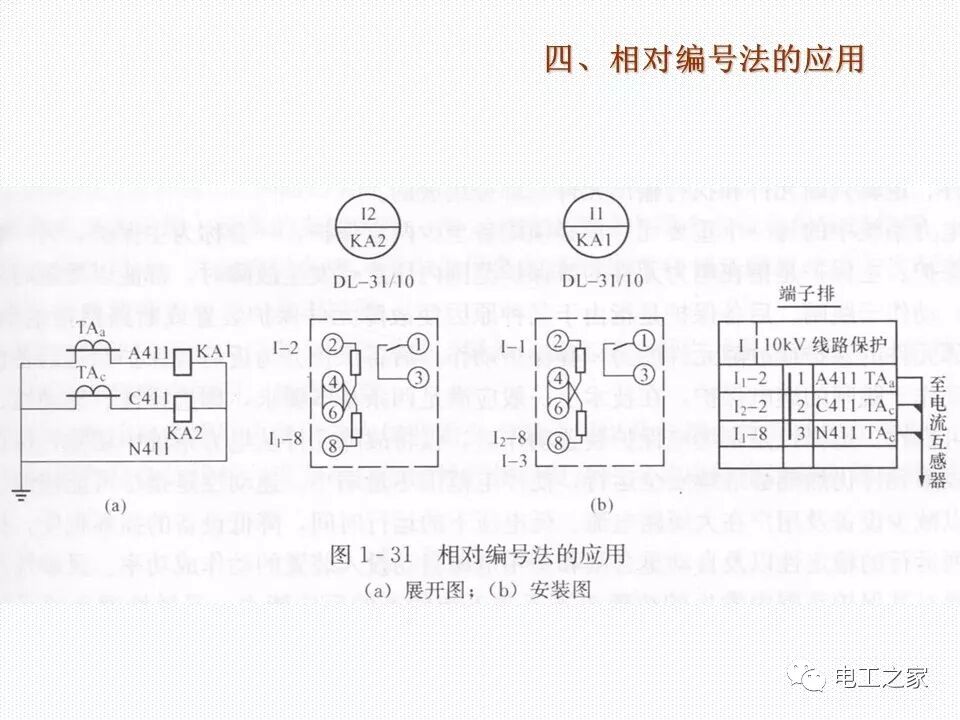

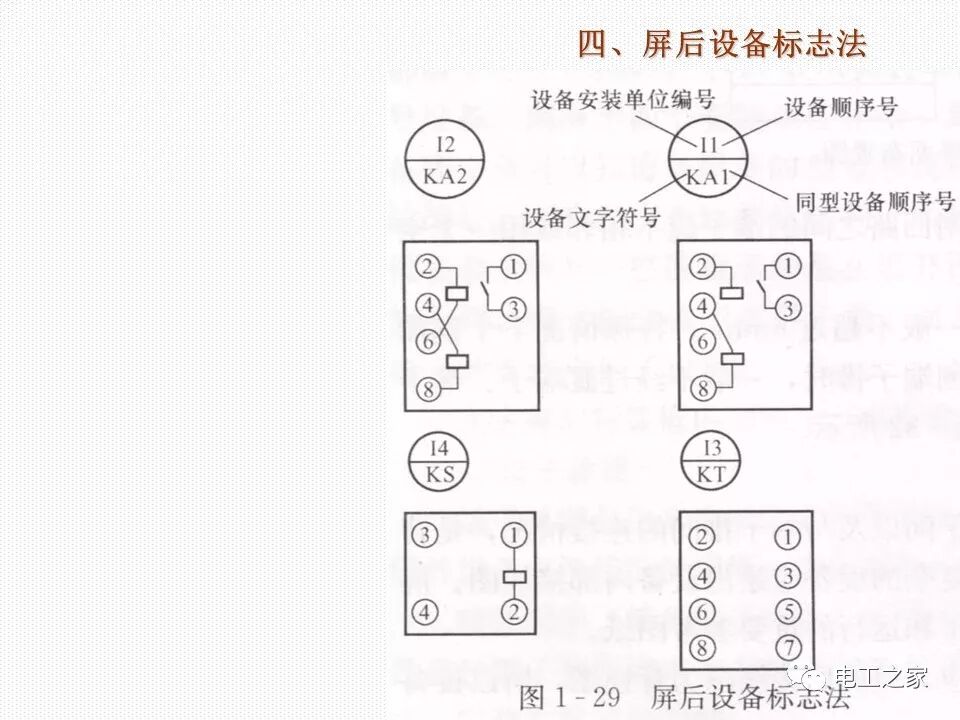

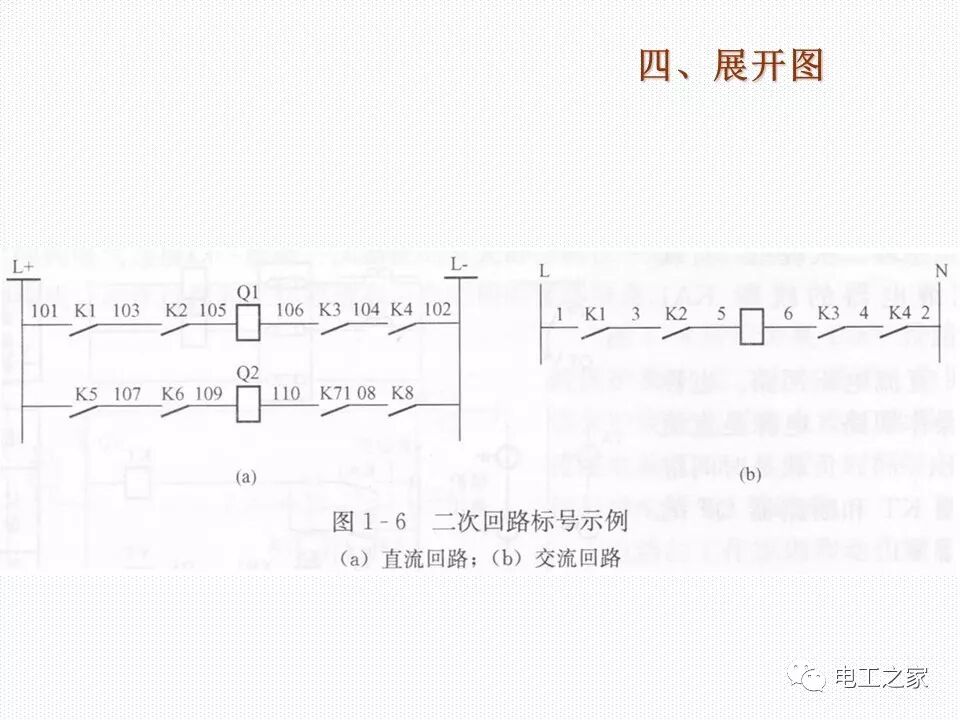

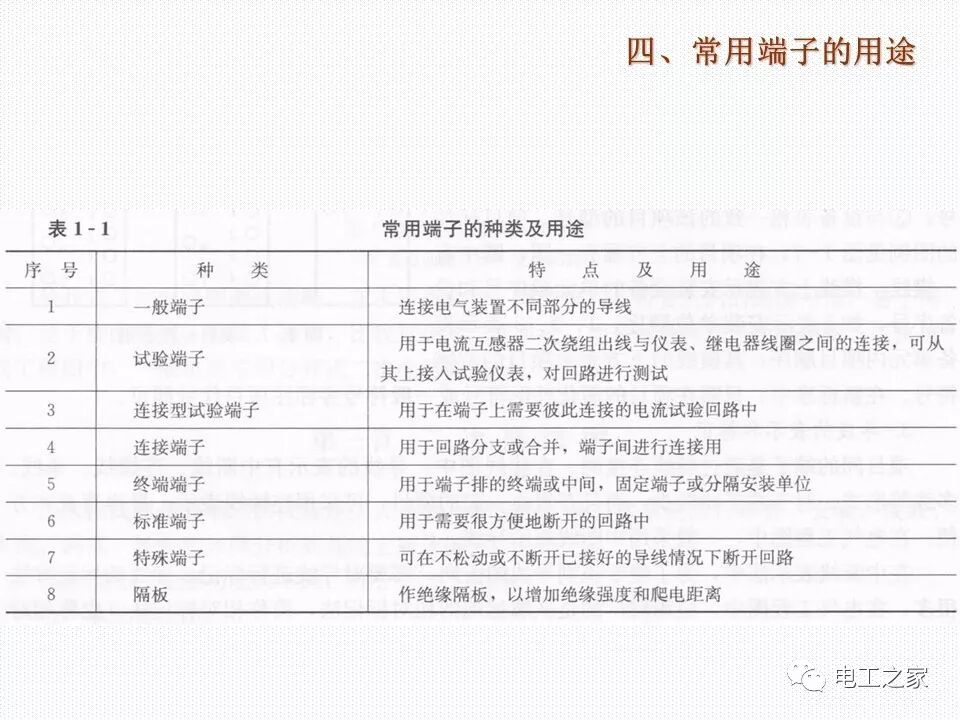

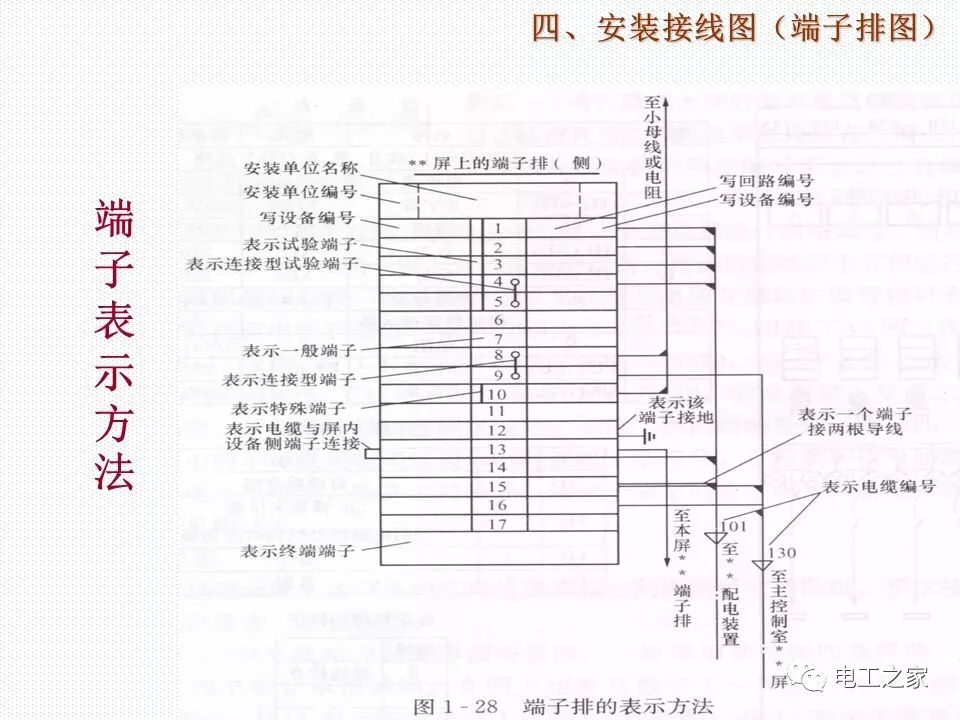

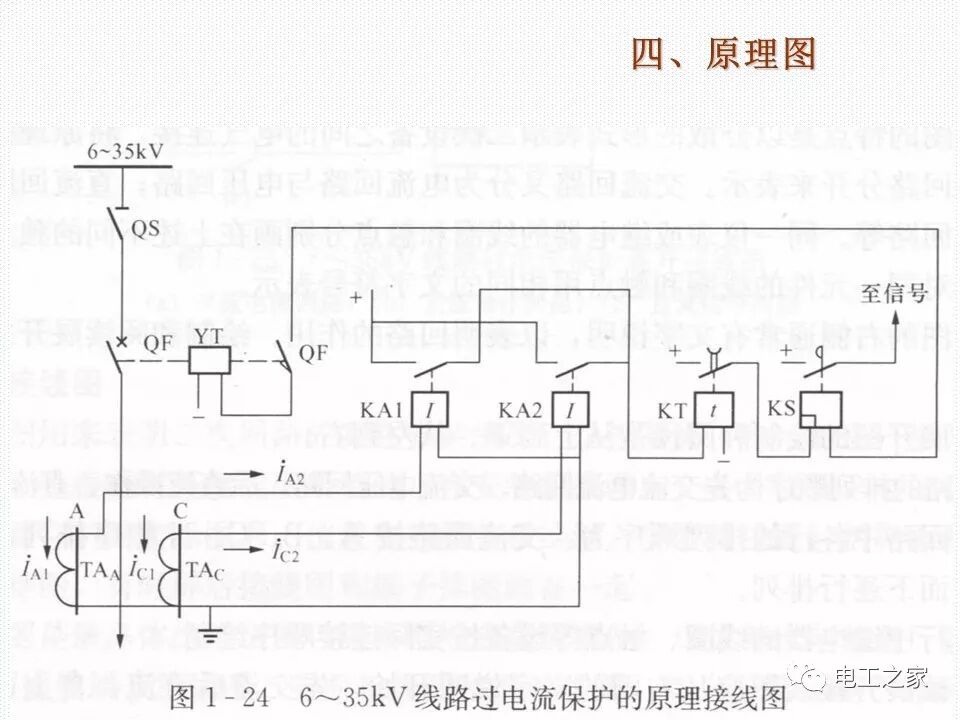

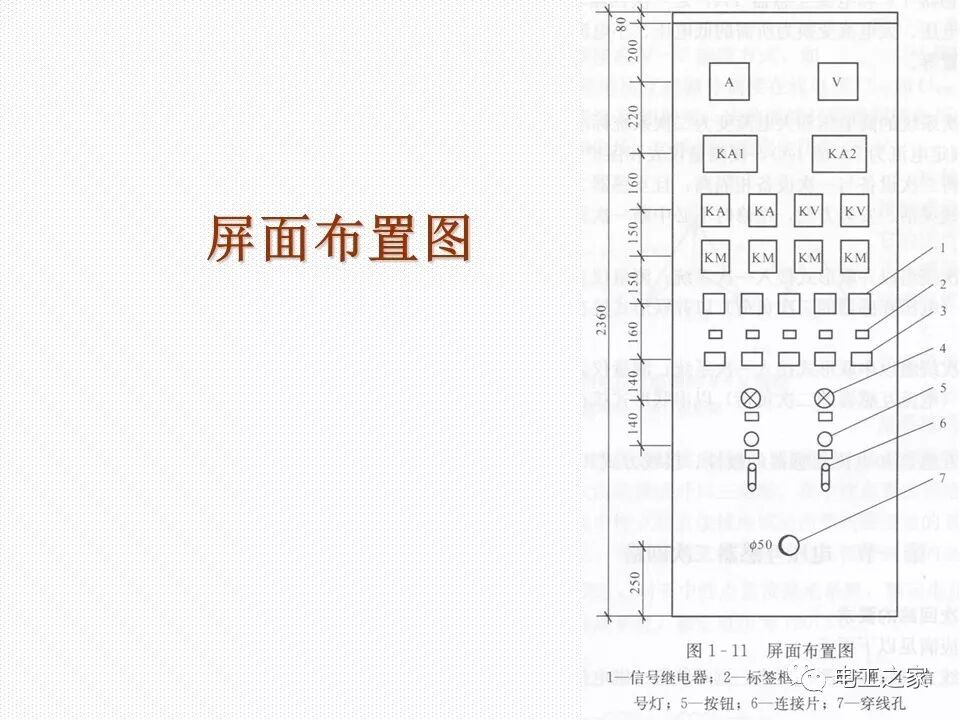

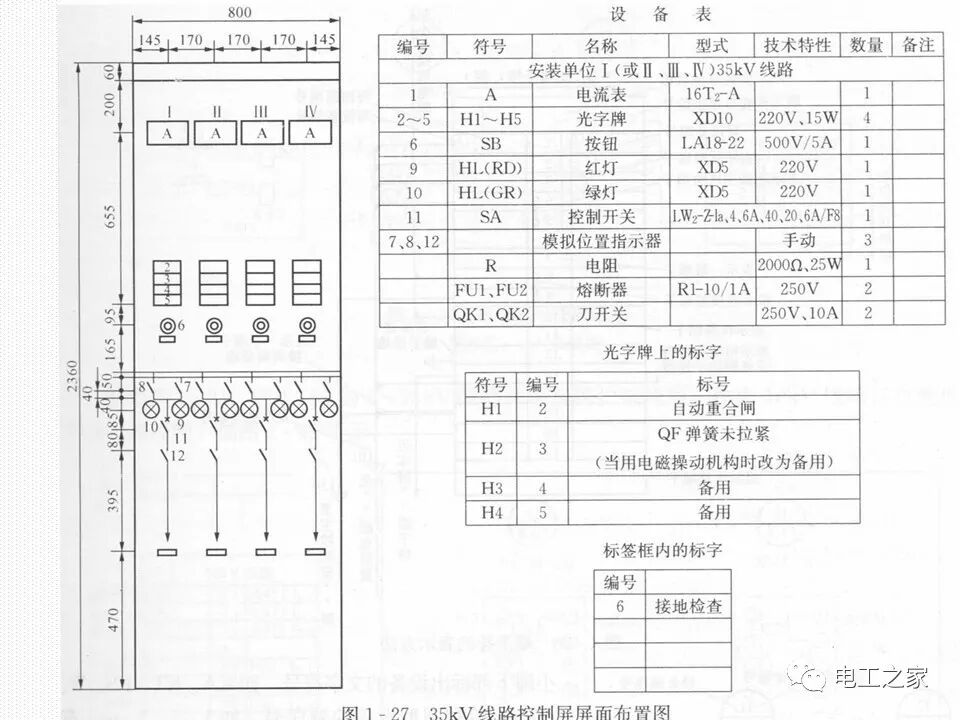

四、原理图、展开图、安装接线图
